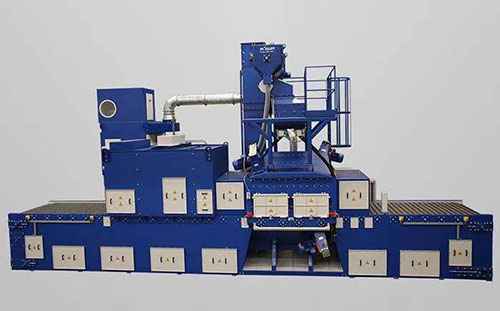

鋼板通過式拋丸機主要有輸送輥道、前后密封室、拋丸室、拋丸器總成、彈丸循環系統、彈丸清掃系統、除塵系統以及電控系統等組成。

　　1、輸送輥道：由輸入輥道、拋丸室輥道、輸出輥道組成。輸出輥道輥軸均采用優質碳素鋼無縫鋼管與調質軸頭焊接而成。外形及安裝尺寸焊后加工，即保證了承載負荷1500kg/m， 又保證了同軸度。拋丸室內承受丸粒拋打的輥道、均裝有可方便更換的特鐵護套。各輥道前設有控制操作臺，可手動控制，也可自動控制，自動控制時全線輥道聯動，通過變頻器進行變頻調速;手動控制時各段輥道可以分別控制、以利于各段輥道的調整和檢修。

　　2、前后密封室：前后密封室各懸掛4層橡膠簾(壽命大于5000小時)，各室體進出口底部又裝有高彈性尼龍毛刷排，懸掛式結構，便于拆換維修，底部毛刷排，使密封更加嚴密，防止彈丸飛出，粉塵外逸。

　　為解決前密封式在清理型鋼式，因型鋼下部撐起易造成彈丸飛出的情況，特意在進口加裝選擇氣缸活動密封翻板，當清理鋼板時翻板放到，使鋼板順利通過。清理型鋼時擋板擋住型鋼的翼板空位，阻止彈丸飛出。

　　鋼板通過式拋丸機的安裝步驟：

　　1.大體的組裝 ：安裝或者組裝過物體的人們應該都知道，機器的安裝先要將大體的部位組裝在一起，隨后在安裝小部件，通過式拋丸機也是這樣。所以在組裝的時候先把拋丸器、除塵器等重要部件組裝在一起。

　　2.彈丸設備的安裝：在把大體部件組裝好后就是彈丸設備的安裝了。在提供彈丸和分割彈丸的機器安裝在分離器上，可以自己準備工具接收分離出的物體，然后進行回收利用或者是處理掉。

　　3.基礎工作：首先在安裝的時候要選擇好地基，也就是說機器安裝的位置要保持平整，確認好機器落腳的方位就可以開始安裝了。

　　4.工作部件的調整：在組裝好之后，還有一個步驟就是要調試，看機器能否正常使用。在正常的情況下，拋出的彈丸應該是均勻沒有縫隙的，這樣才能夠保證工作的高效率，所以如果流出的彈丸不均勻，可以手動調整重錘還有分離板，直到能夠分離出均勻的彈丸為止。
