拋丸機圖解

文章出處：本站編輯：拋丸機發表時間：2015-04-18

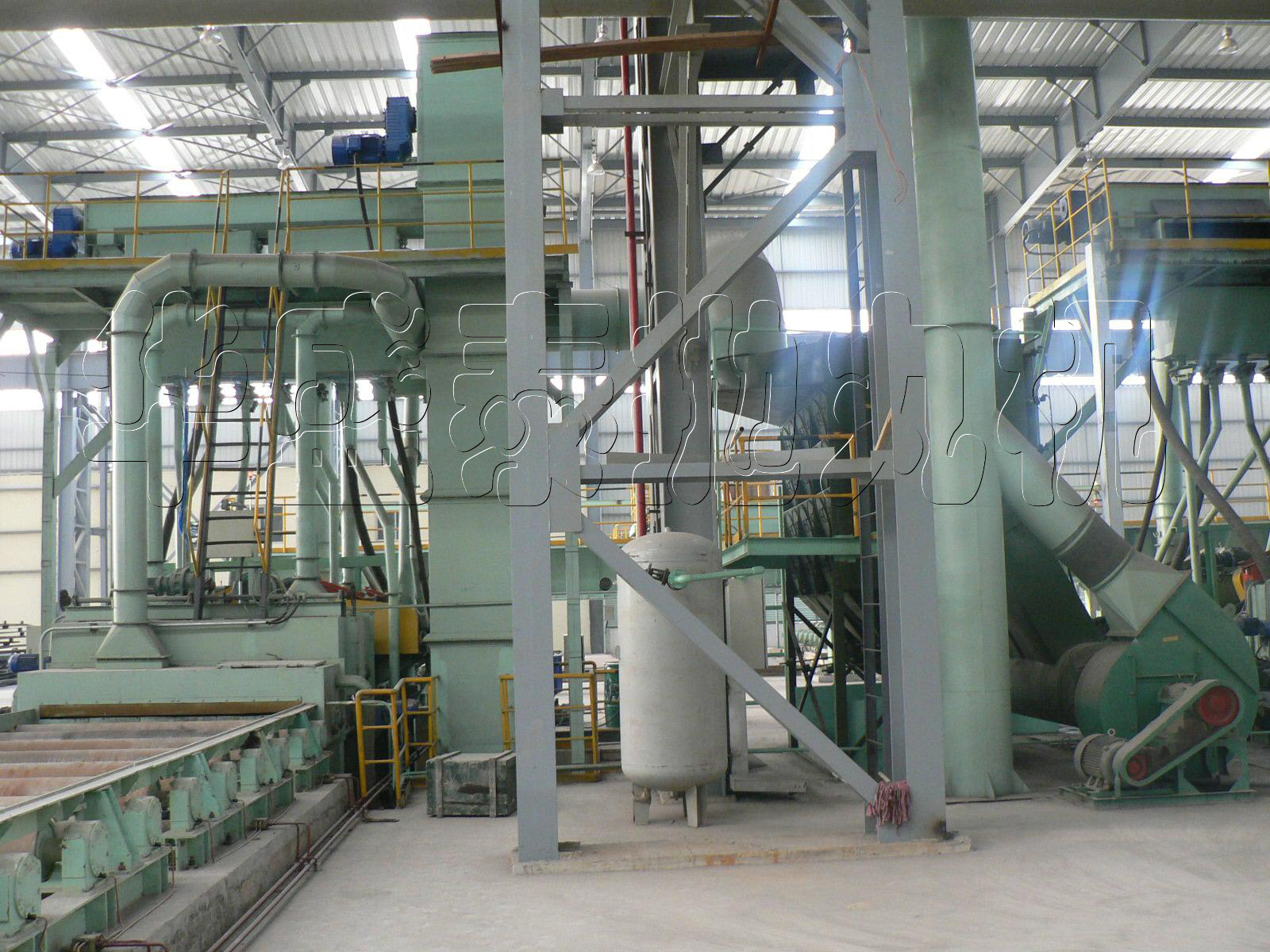

本文主要講解了拋丸機的組成部分，同時圖解了拋丸機的各個部分，詳細闡述了拋丸機的構造，系統能夠給各位朋友帶來幫助。

拋丸機電氣簡介：

拋丸機采用斷路器對電機進行短路保護，用熱繼電器對電機進行過載保護；同時丸料循環系統配有檢測開關，隨時檢測運轉情況，以防備丸料堵塞。若發生斷路器跳閘或堵料，PLC隨時報警，并切斷供丸回路，以防止事故擴大。整個鋼板輸送系統采用變頻調速，可根據鋼板銹蝕程度及拋丸量的大小調整處理速度。

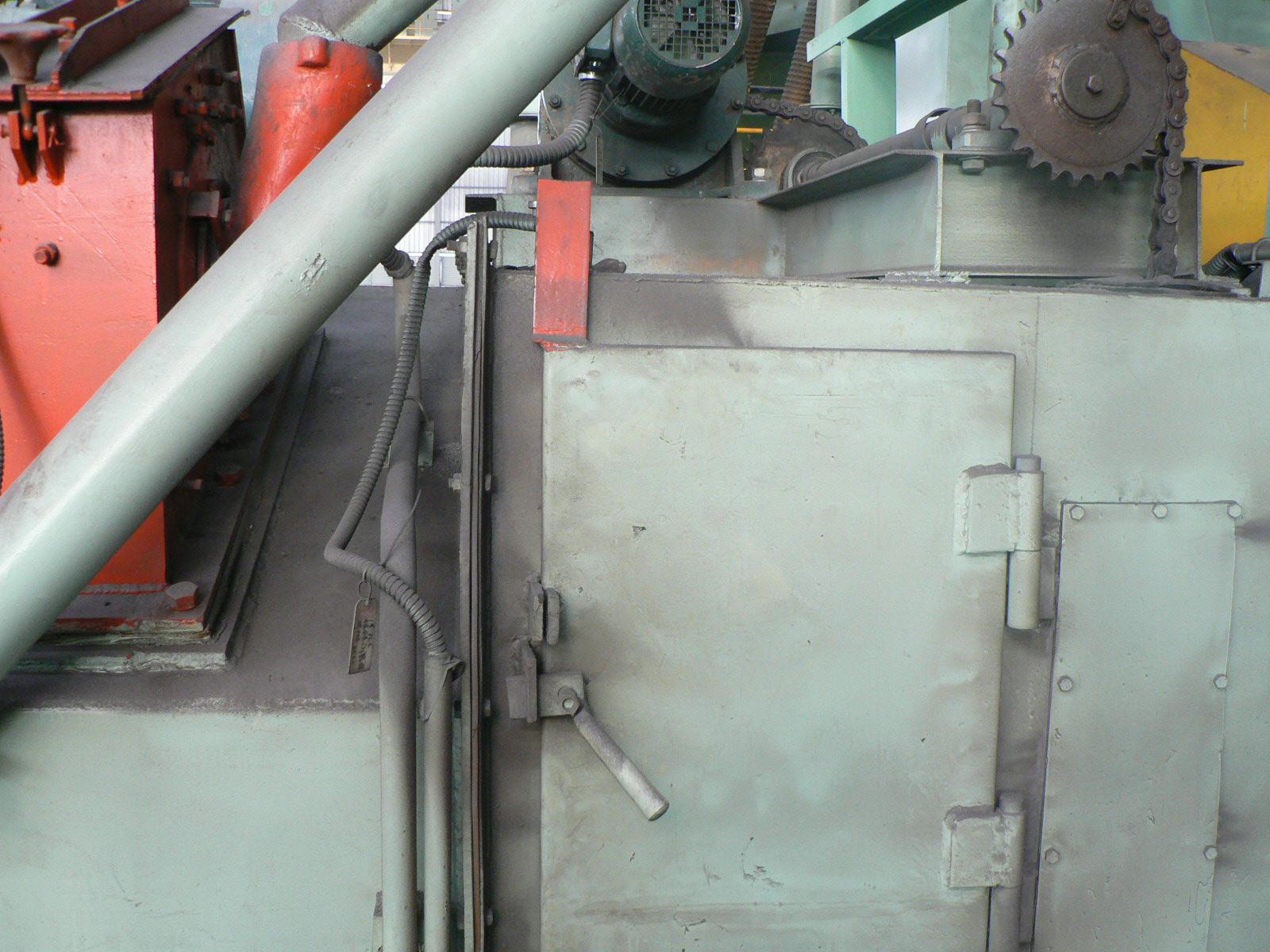

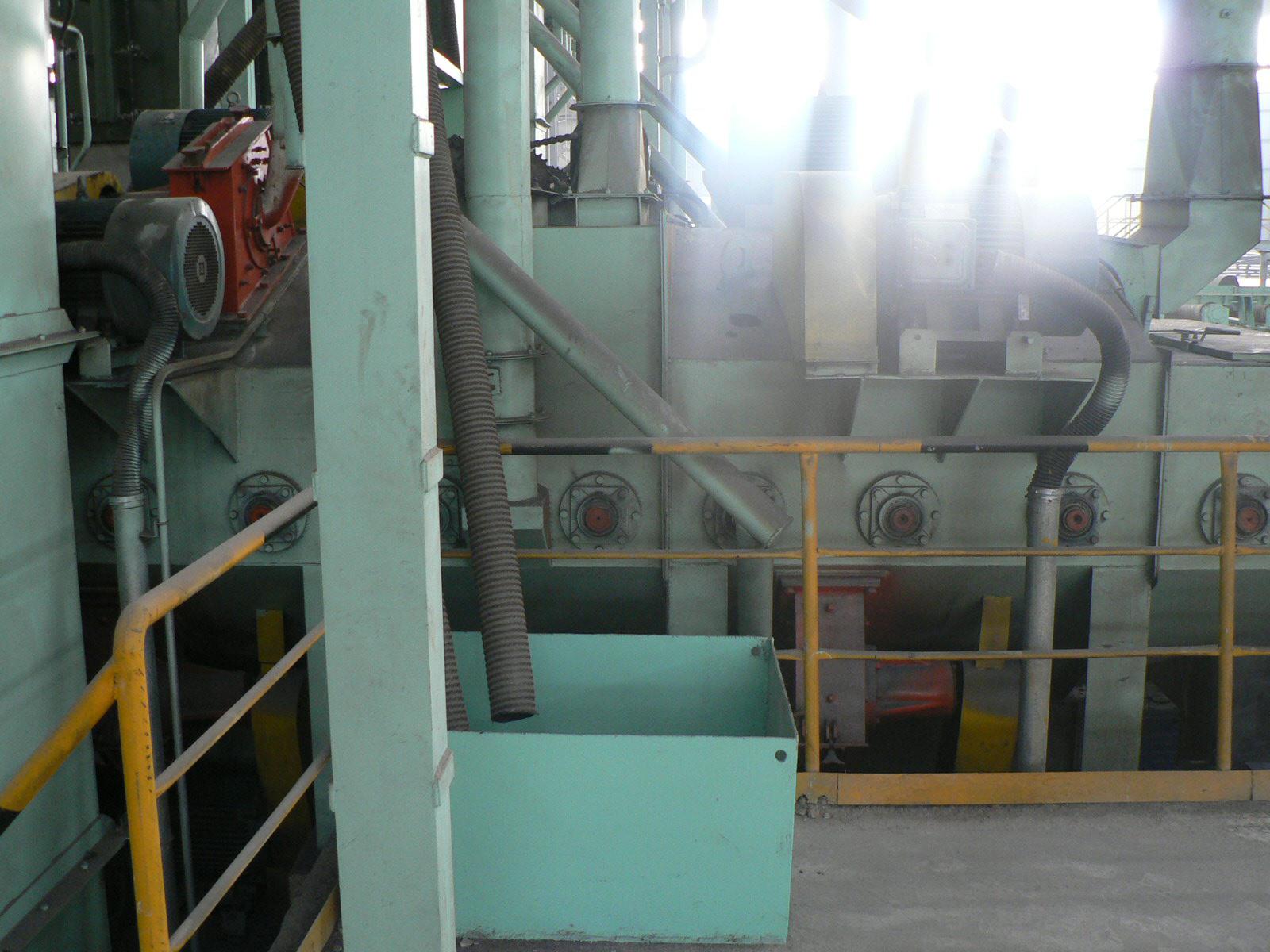

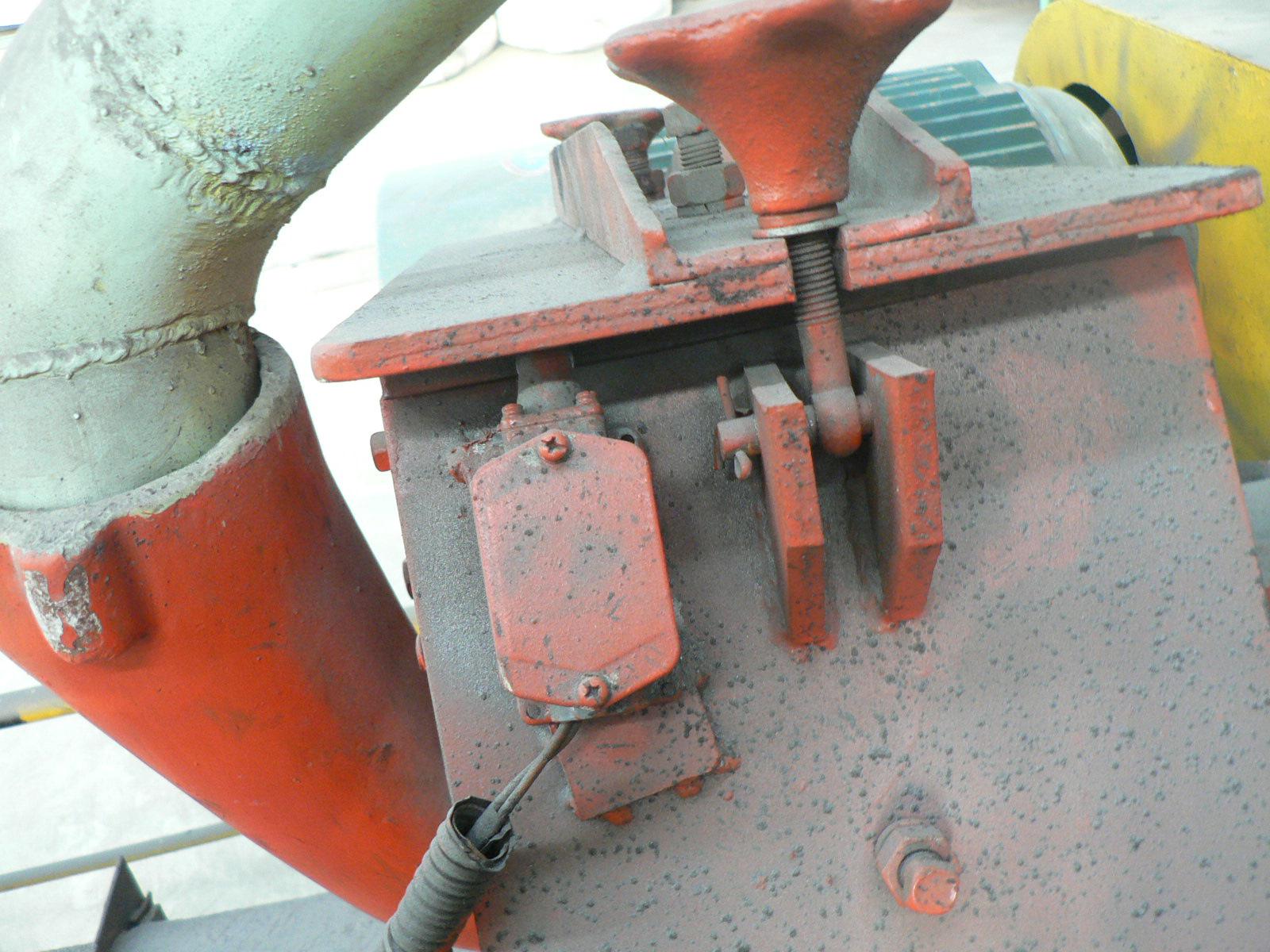

拋丸室檢修門、拋丸器蓋板設置行程開關，當拋丸室檢修門或拋丸器蓋板打開時，拋丸器無法啟動，以保證設備和人身安全。

電氣組成：

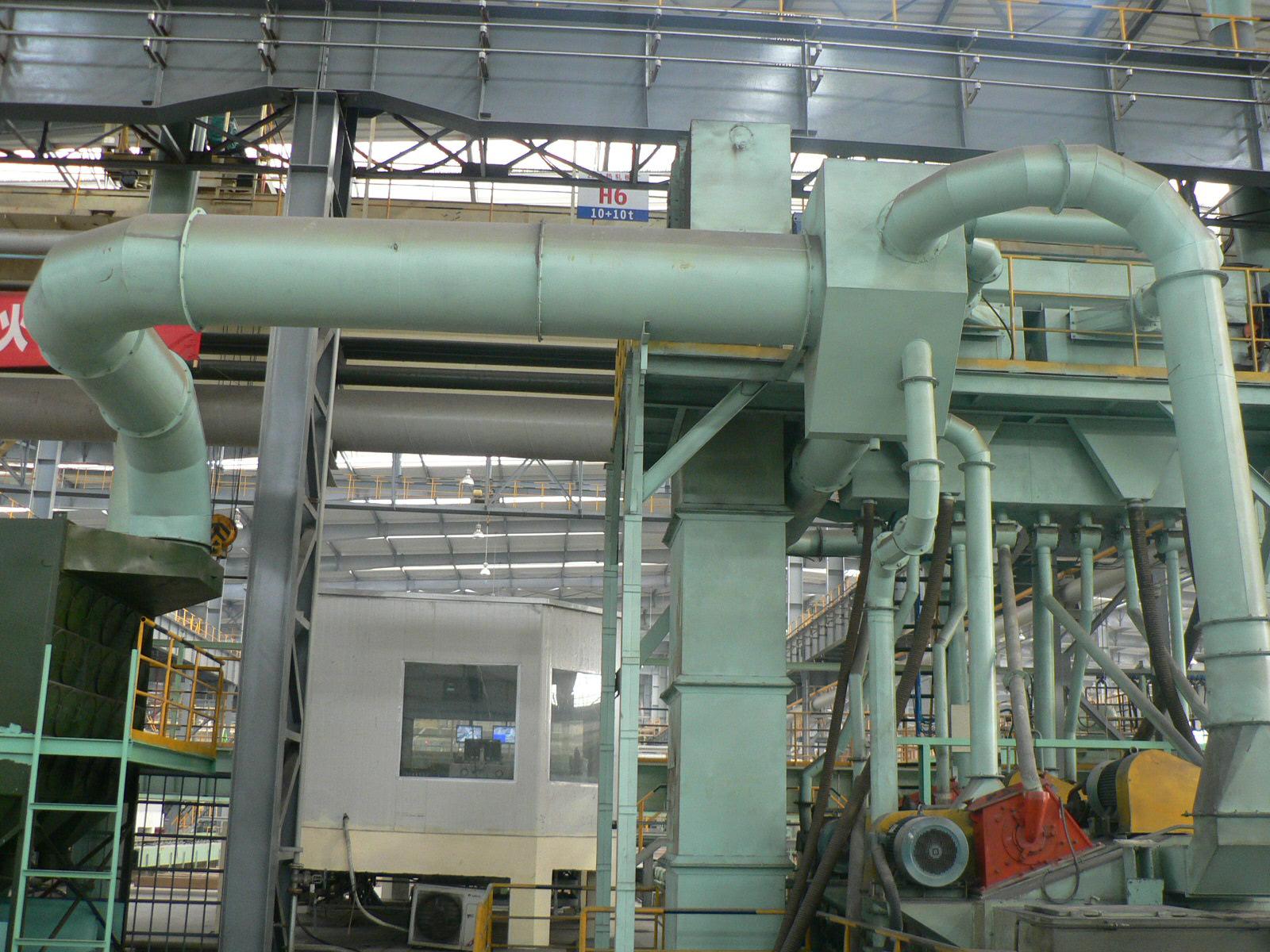

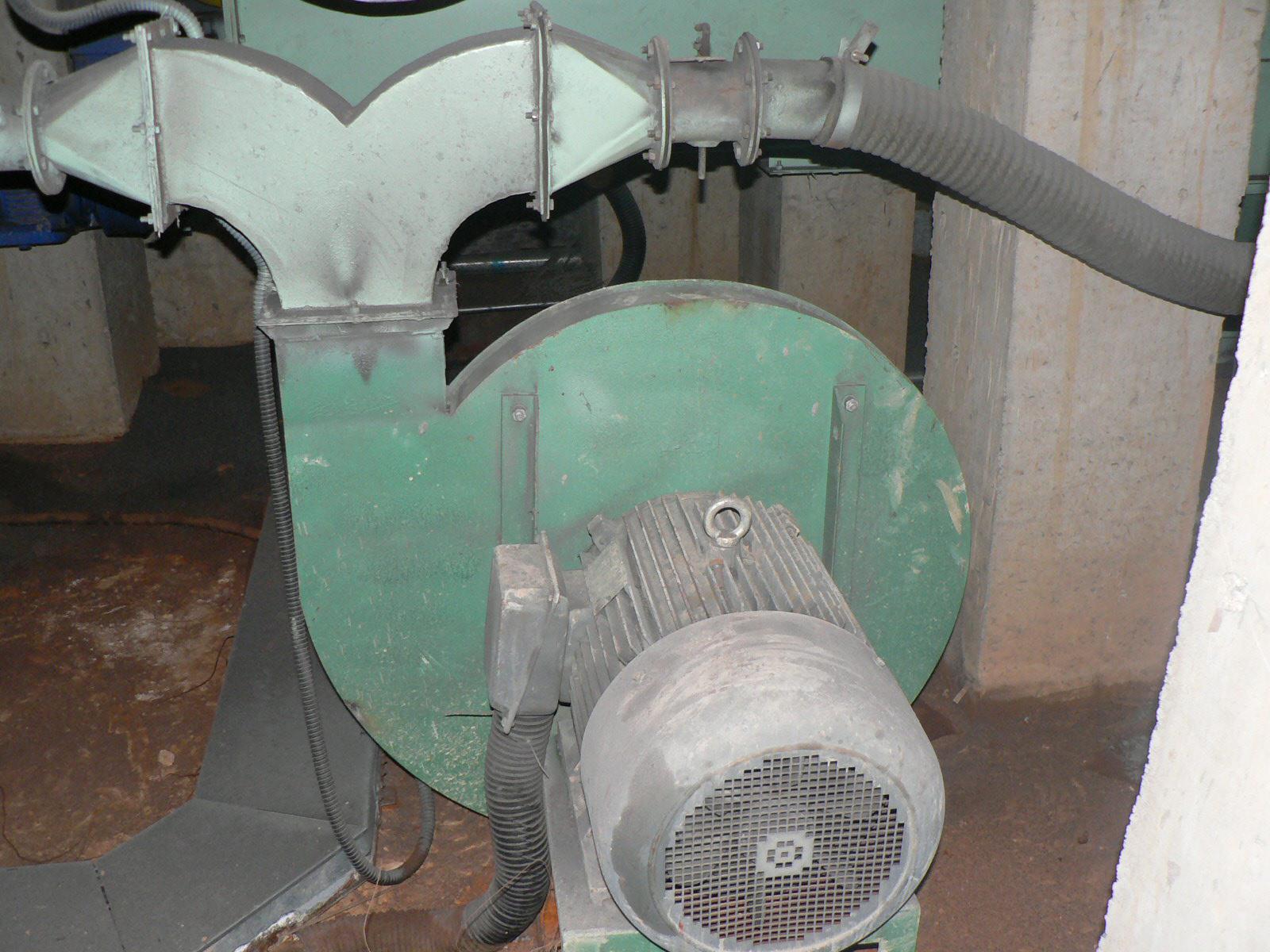

拋丸機電氣控制系統由四個低壓配電柜(二號電氣室)和一個PLC控制柜、一個常規操作臺、一個上位機監控中心站、一個現場操作站等組成。現場操作站位于設備輥道附近，便于操作觀察；脈沖控制儀安裝于除塵器上，便于有關操作人員就近清理卸灰。

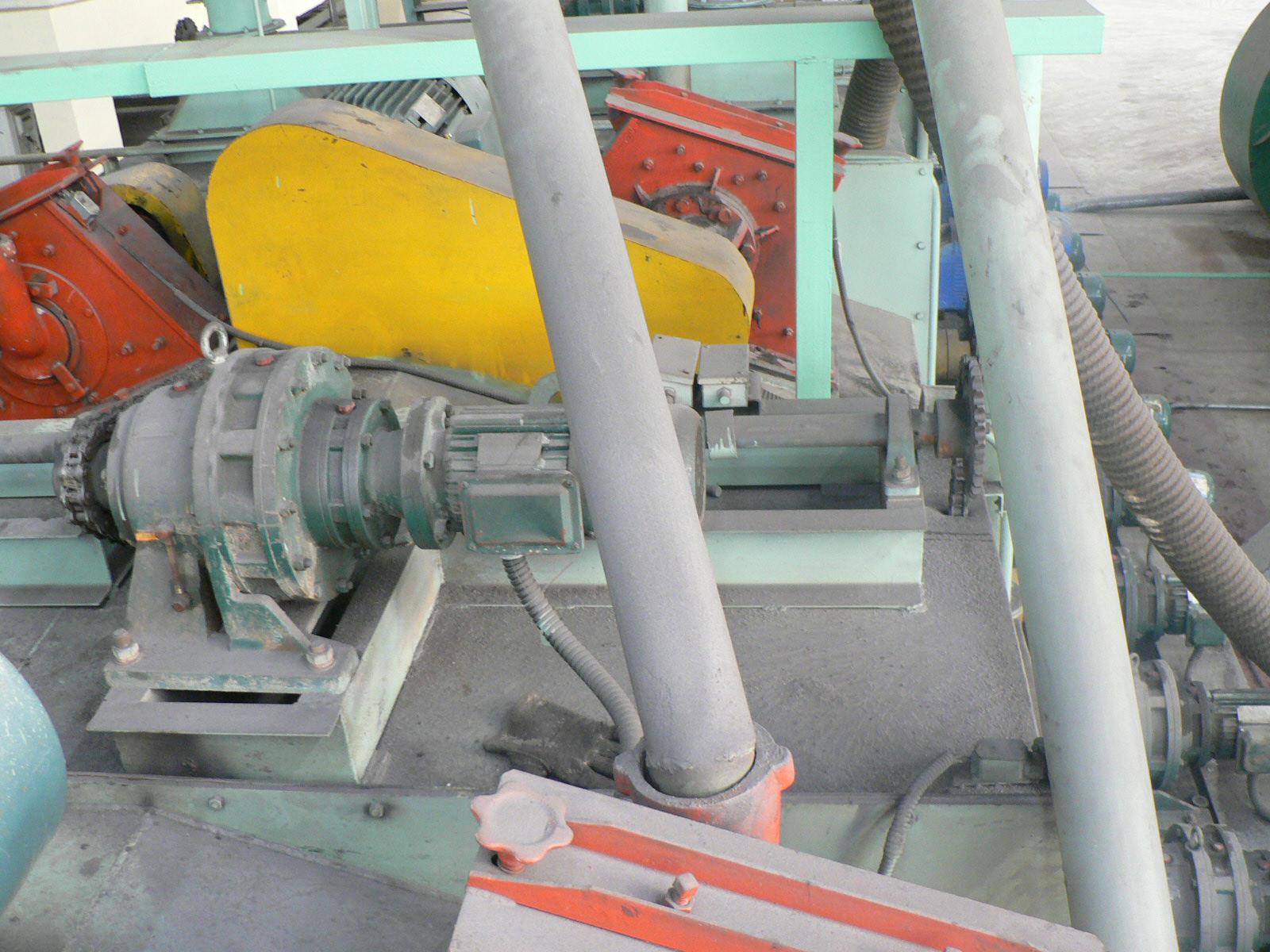

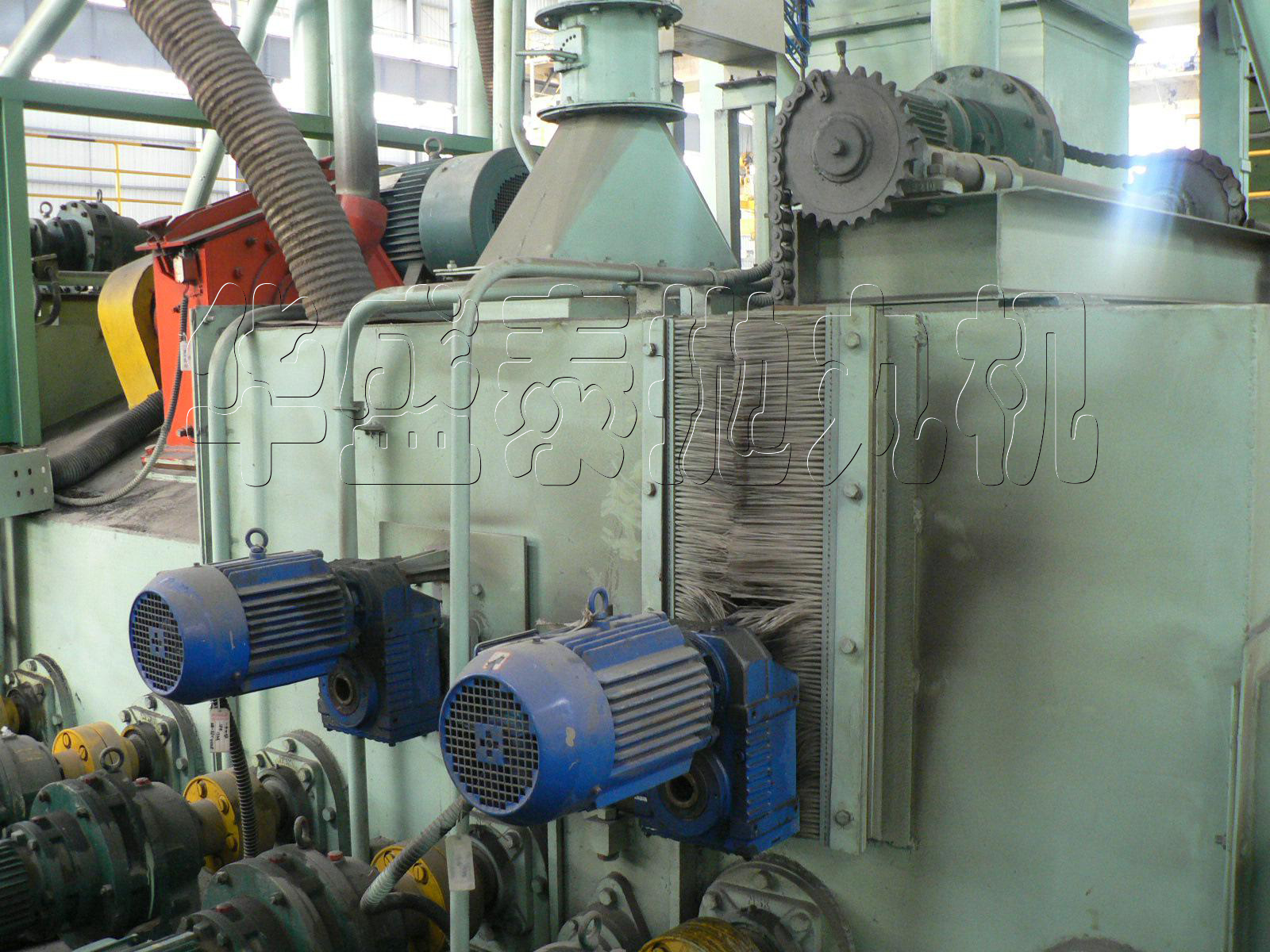

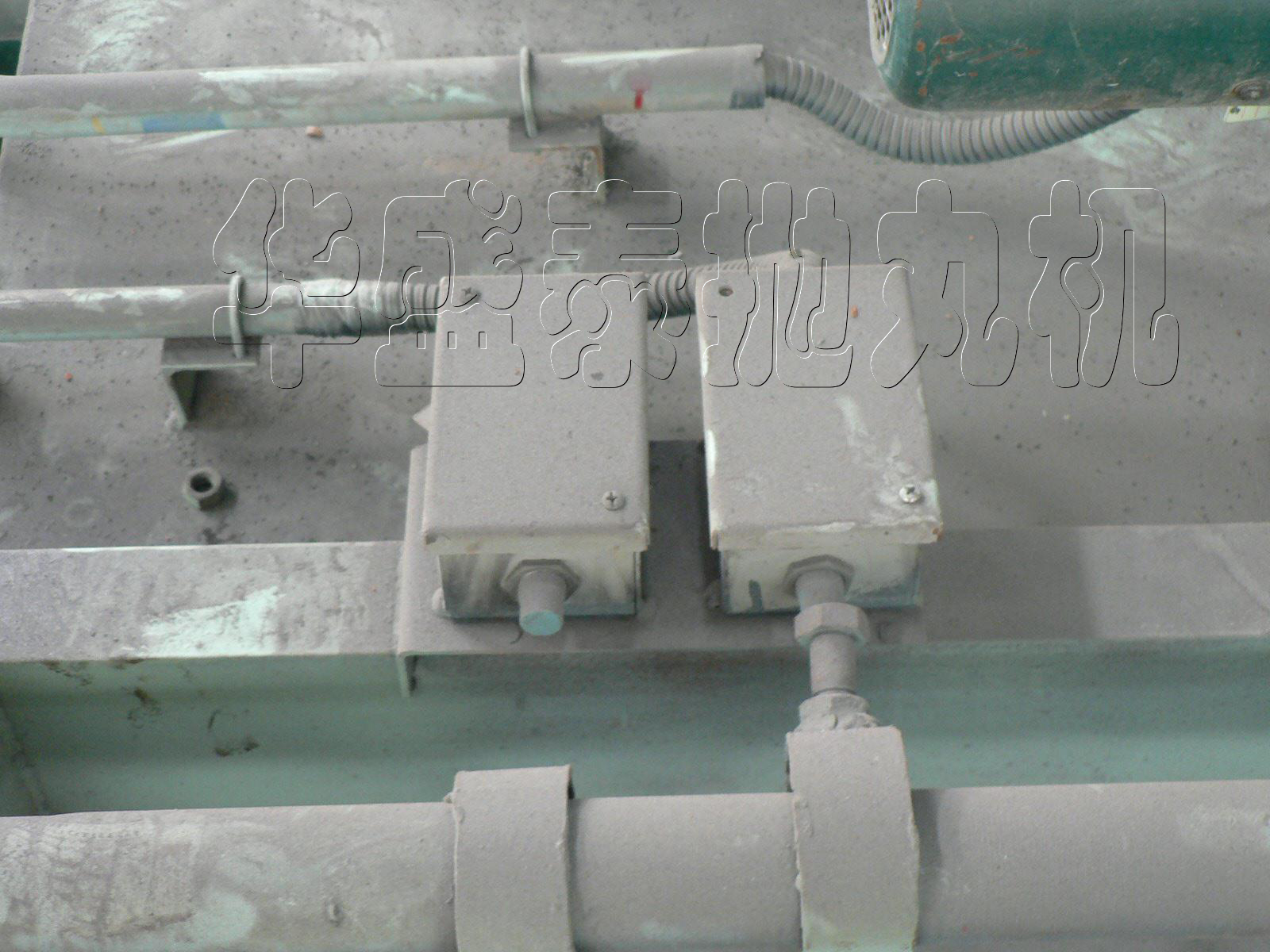

在清理室檢修門處裝有行程開關，以利于安全檢修；并在各拋丸器端蓋上安裝行程開關，以保證人身和設備安全。側刷升降、滾刷升降電機在最高限和最低限各有一個接近開關，實現升降的自動停止。各循環系統軸端裝有一接近開關進行運轉檢測，實現故障自檢與提示功能。

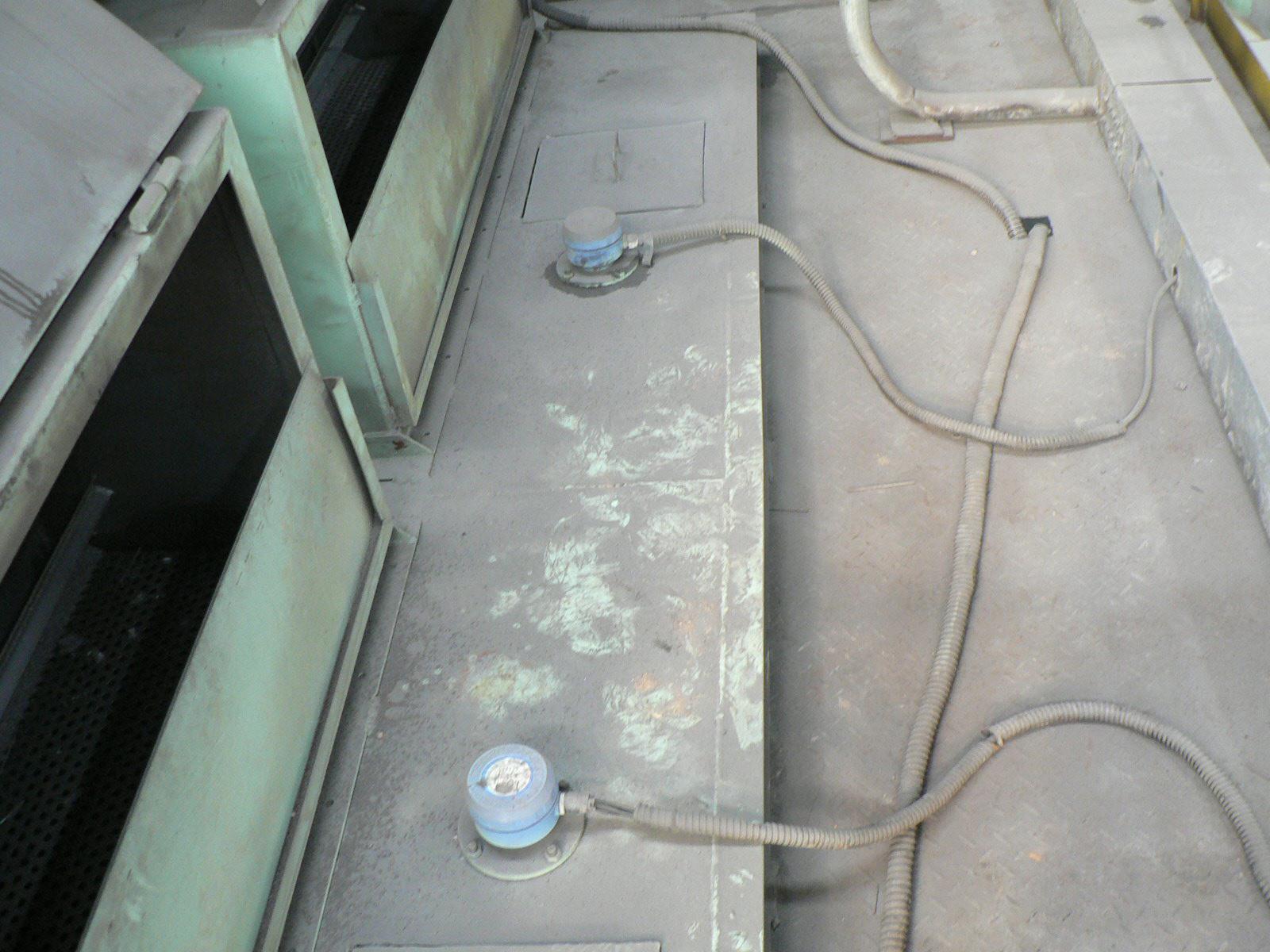

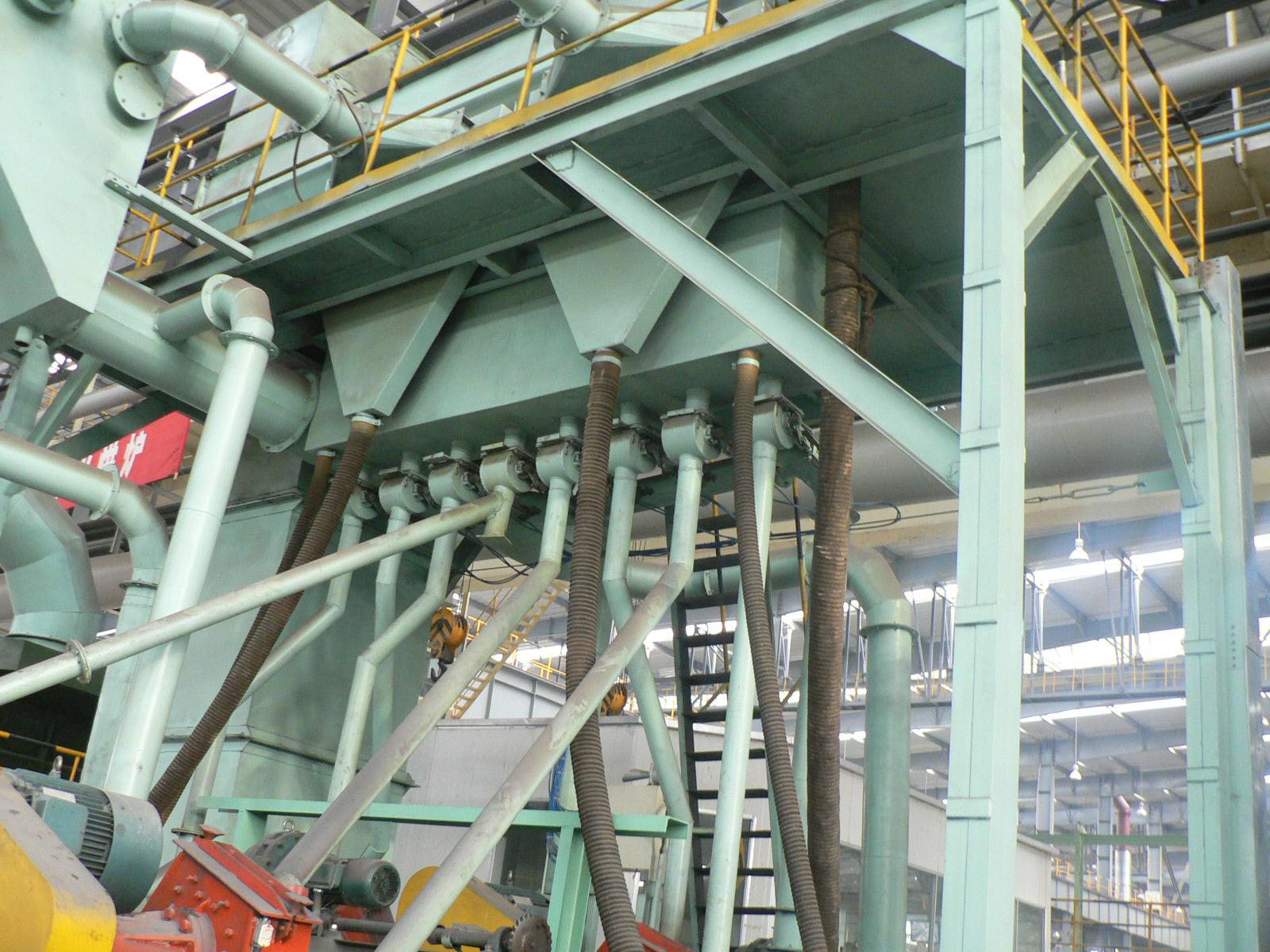

在分離器左右料倉上部各裝有一臺料位計，以檢查丸料的多少，作出相應的動作和指示。

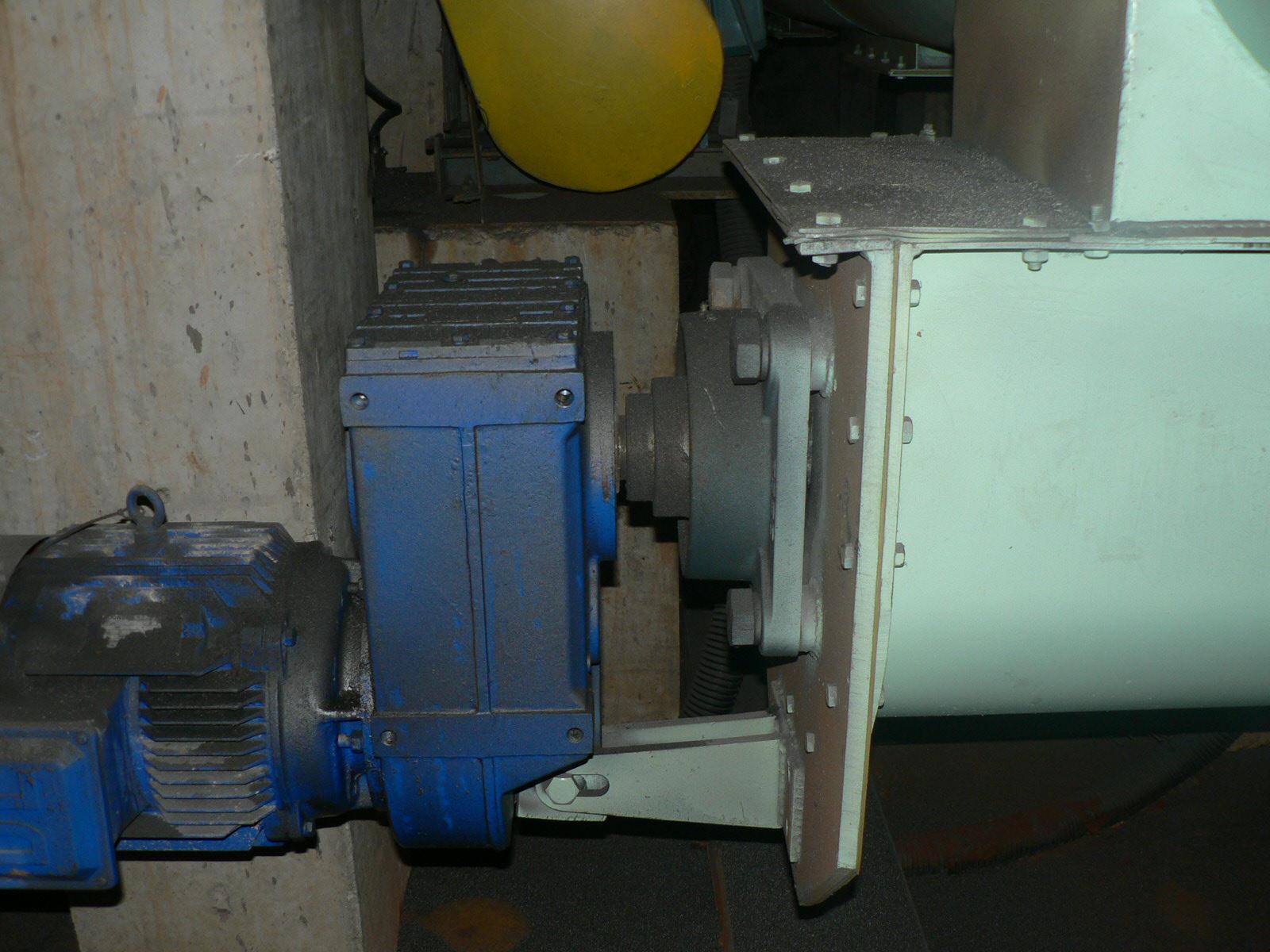

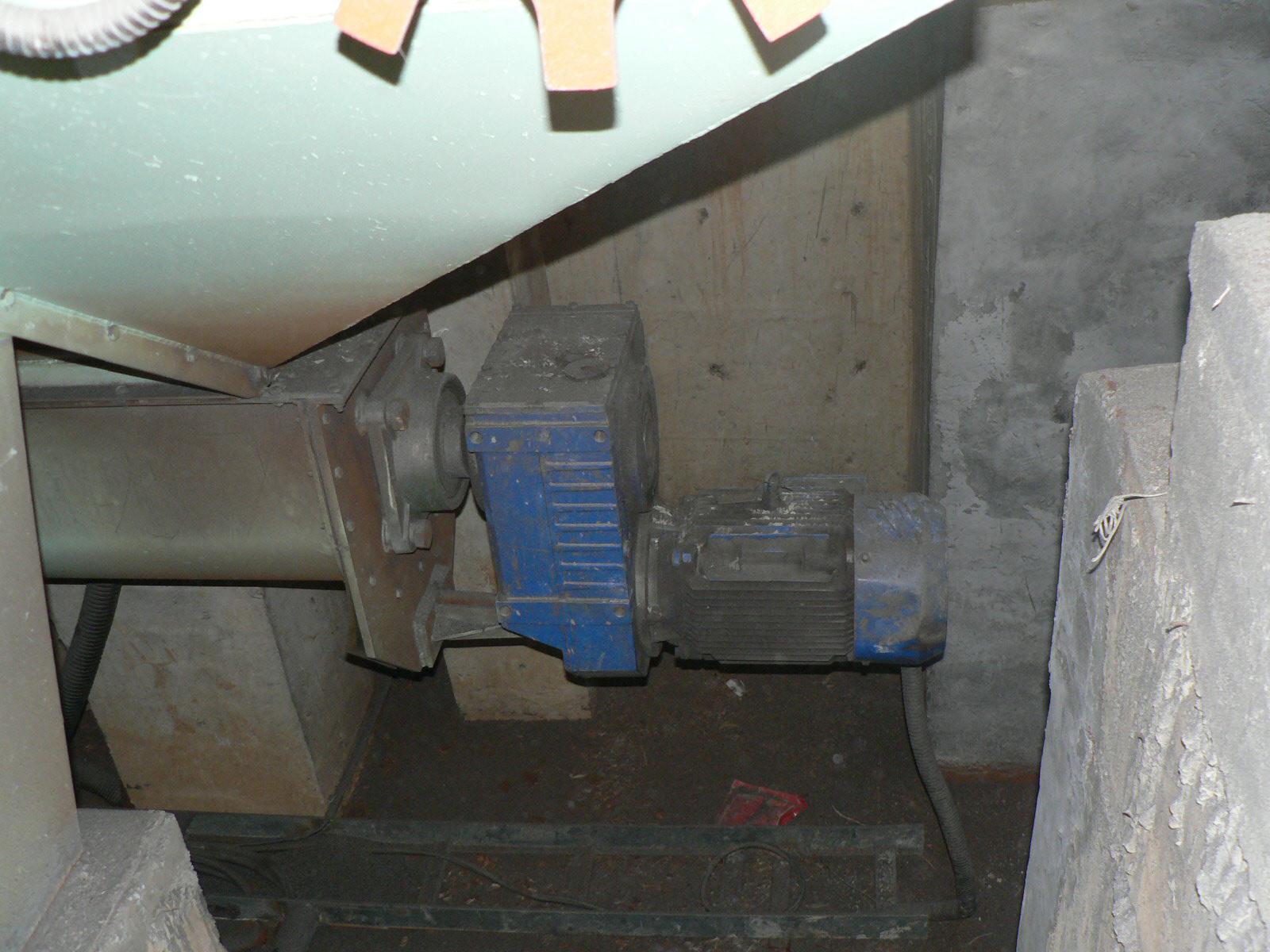

丸料系統連鎖：分離器不運行，提升機不工作；提升機不運行，橫向螺旋輸送器不工作；橫向螺旋不運行，縱向螺旋不工作。

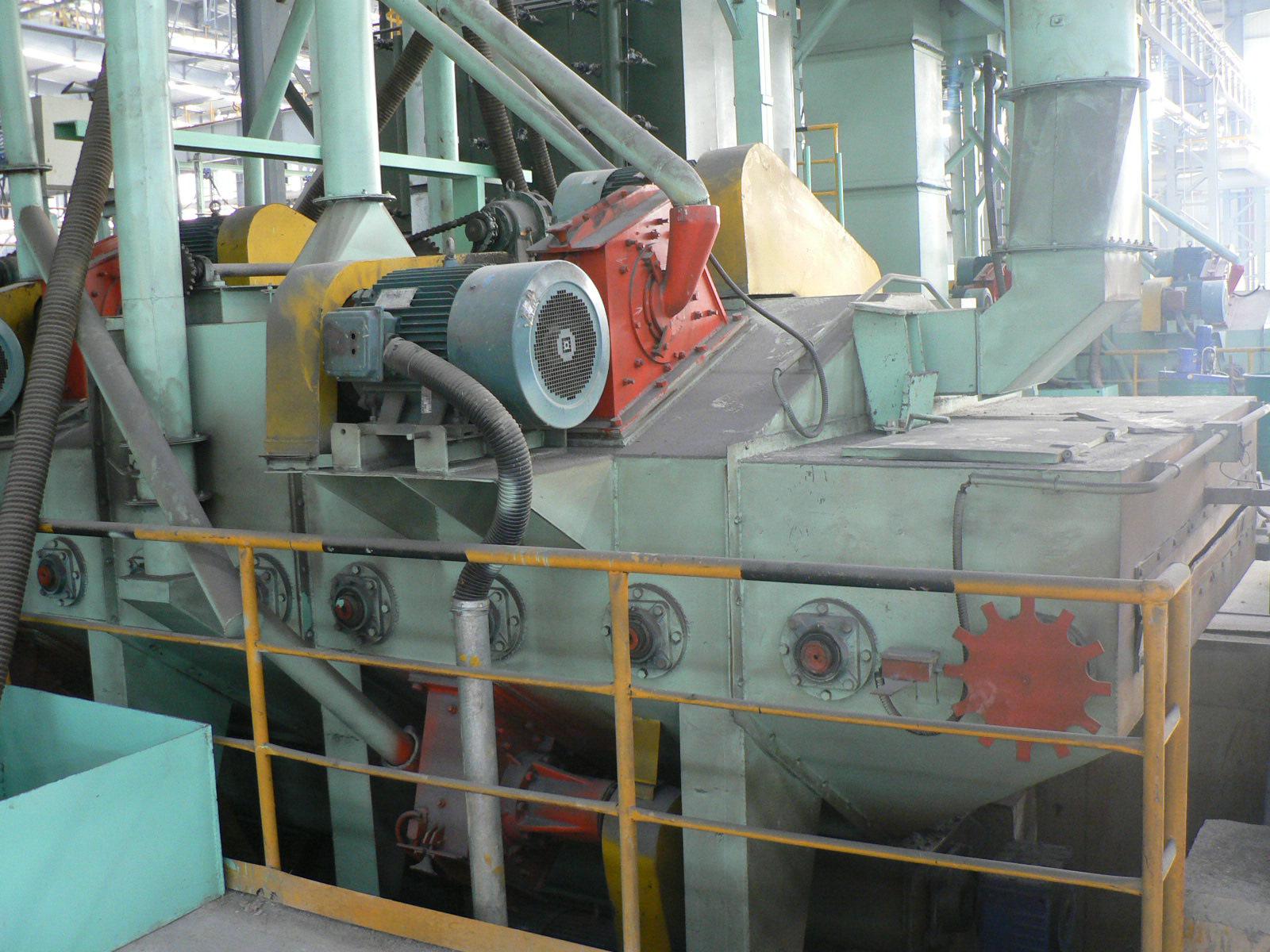

拋丸器與拋頭蓋板、檢修門聯鎖。拋頭蓋板、檢修門打開，拋丸器不能啟動。

拋丸器與供丸閘聯鎖：拋丸器不運行，相對應的供丸閘不工作。

丸料循環系統與供丸閘聯鎖：縱向螺旋輸送器不運行，供丸閘不工作。

拋丸輥道與供丸閘聯鎖：拋丸輥道不正向運行，供丸閘不工作。

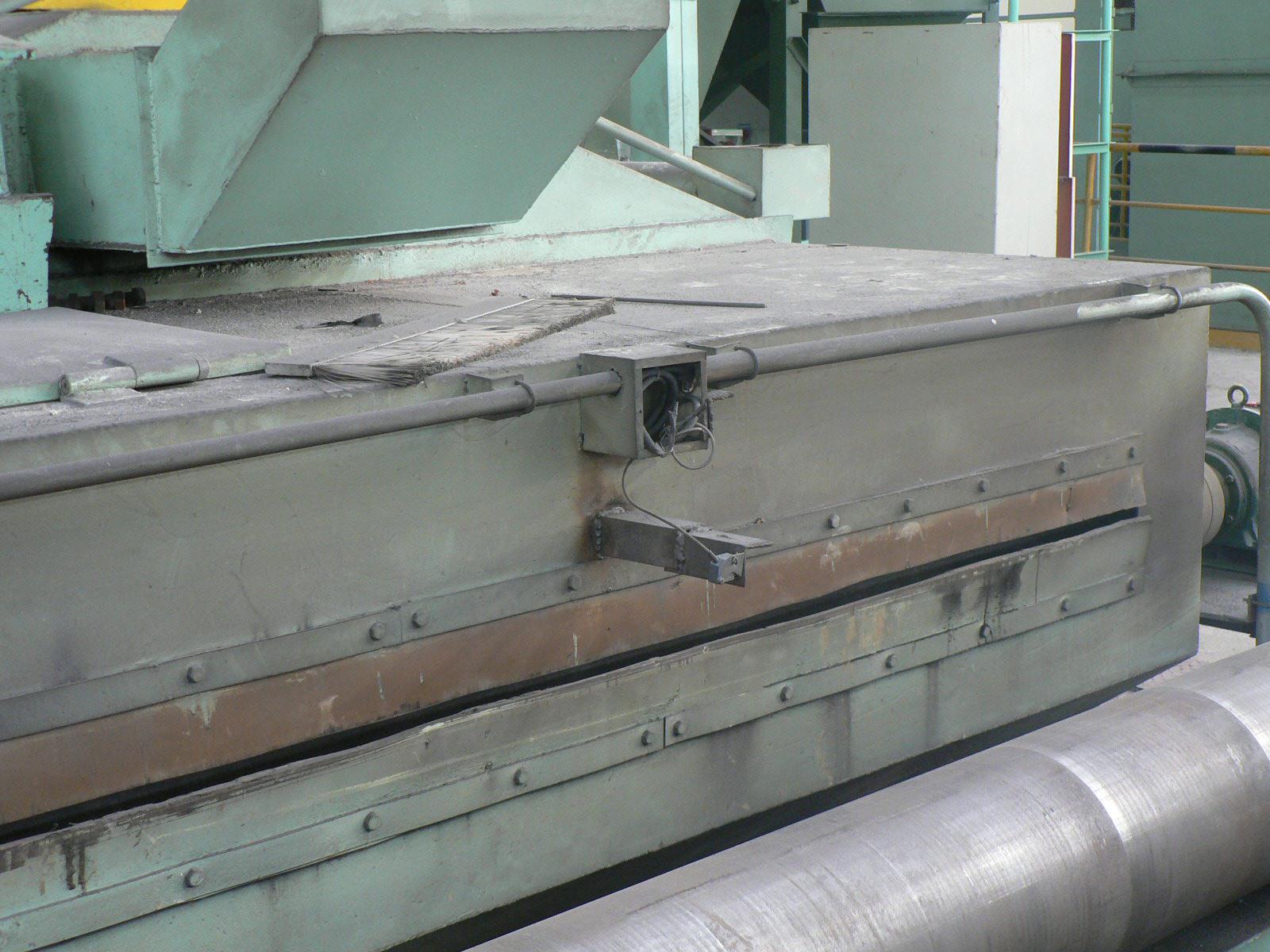

當“自動”狀態時，拋丸輥道電機與送出輥道電機之間有聯鎖，若送出輥道還未正向運轉，而且鋼板已經到達拋丸機出口，拋丸輥道暫停正向運轉。

總結：

1. 輥道正轉的時候滾刷下降，反轉時上升。輥道反轉時供丸開不了。

2. 如果拋丸拋不了大多數都是因?yàn)闄z修門沒關或限位開關故障。

3. 如果料位計故障，則分離氣缸動不了，這樣會造成供丸不足。

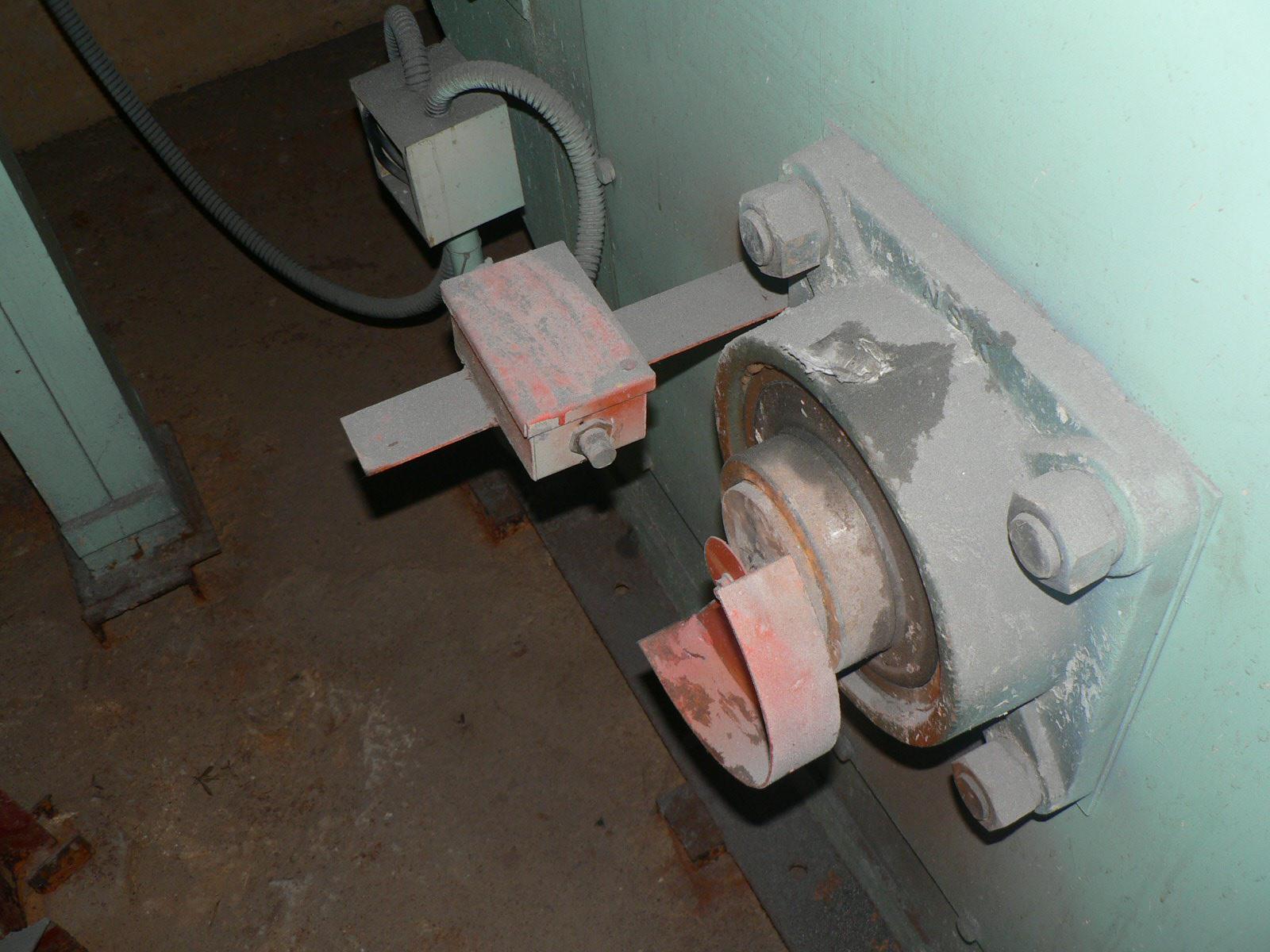

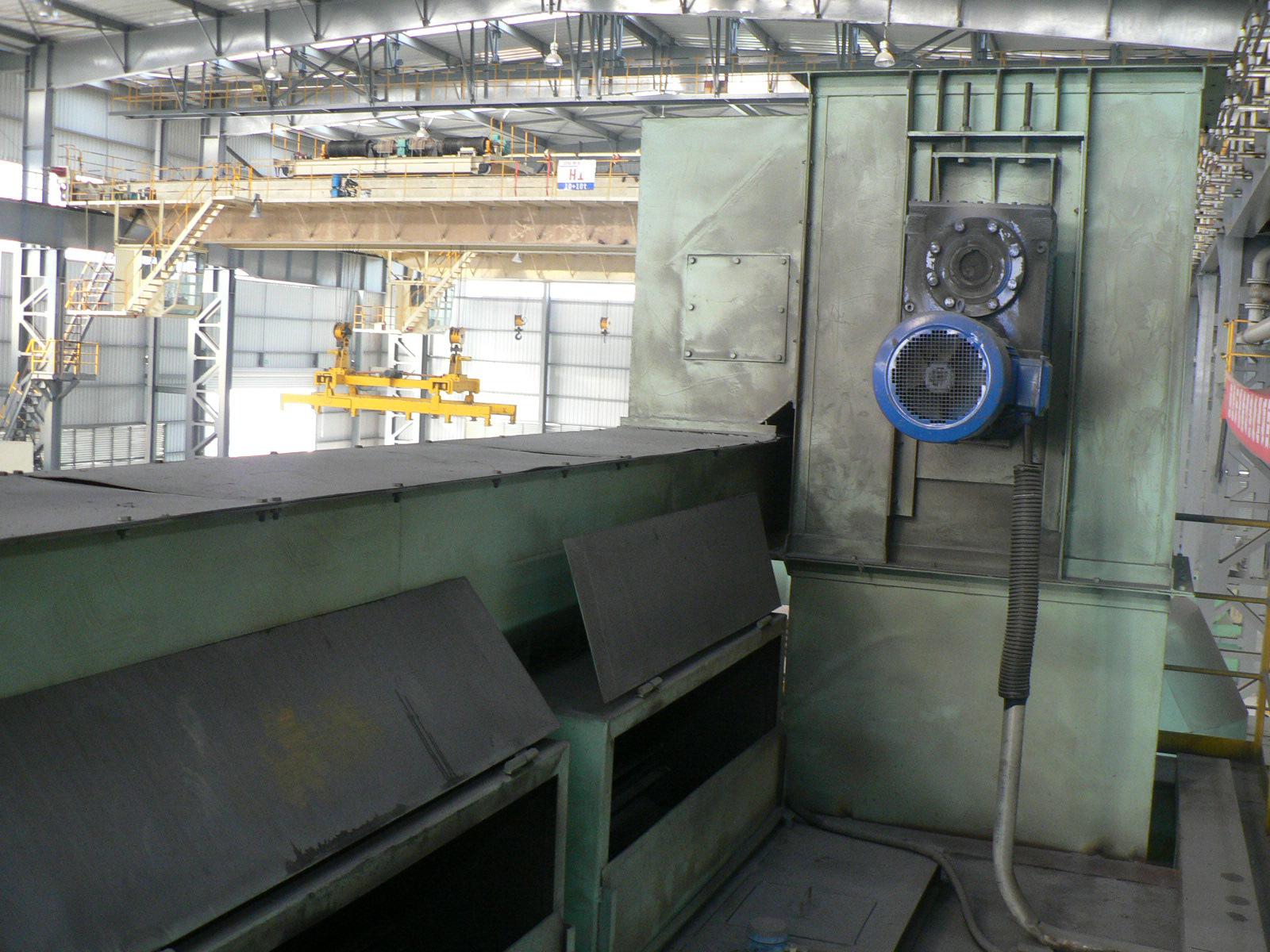

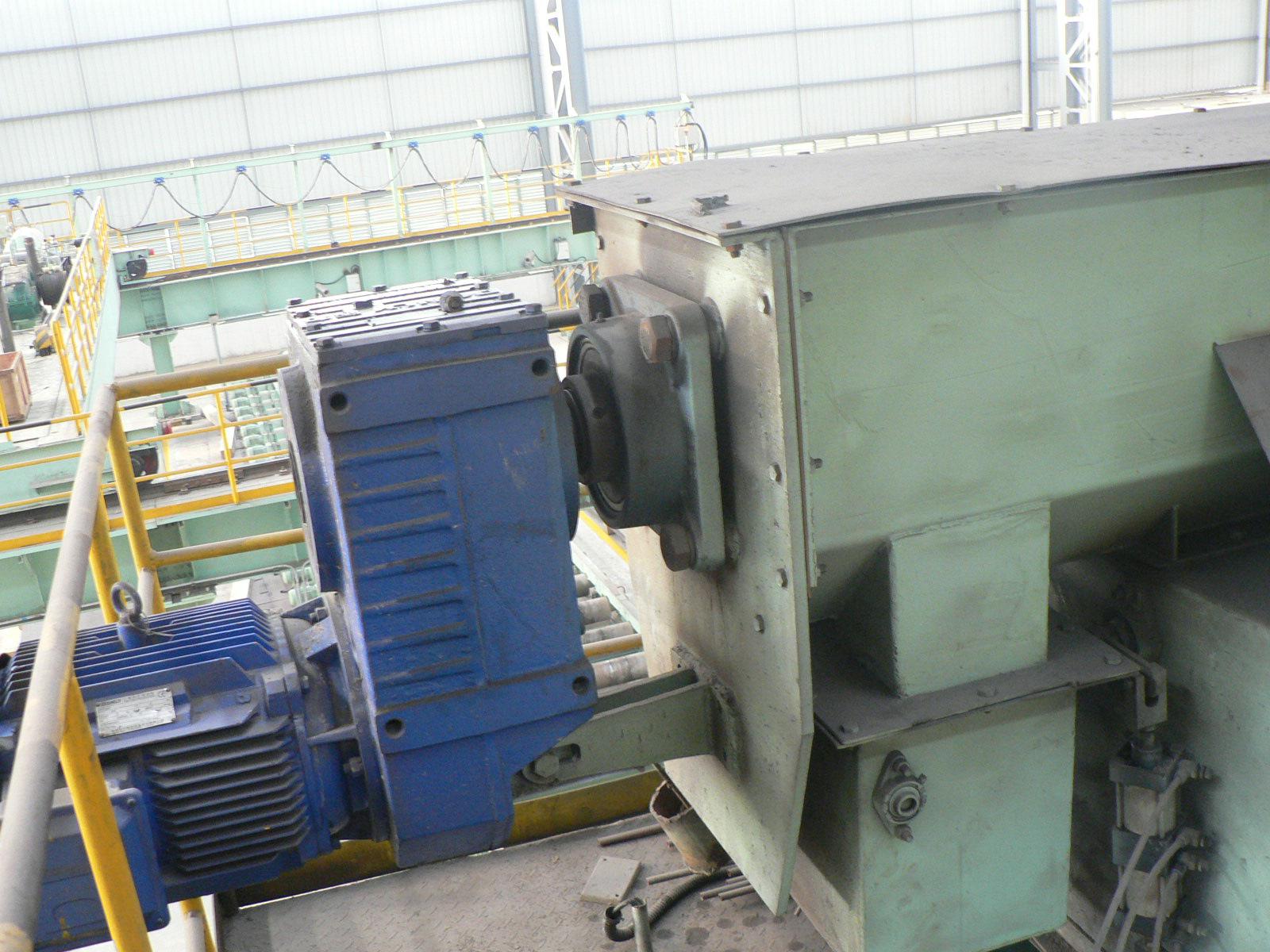

4.在分離器電機，提升機電機，橫螺電機，縱螺電機的尾部有一接近開關，用來檢測電機是否轉動。（這樣可以去檢查是因?yàn)橥枇峡ㄗC(jī)械設備導致電機轉不了還是電氣故障）。
